近日，記者從安徽省國盛量子科技有限公司獲悉，中國科學技術大學郭光燦院士團隊的孫方穩教授與張少春副研究員，聯合國網安徽省電力有限公司電力科學研究院、安徽省國盛量子科技有限公司等單位，基于金剛石氮-空位（NV）色心在國際上首次研制出一種量子電流互感器，實現了0.05%的交流幅值測量精度。目前，該量子電流互感器已經在變電站成功掛網運行，實現了交流電的實時狀態監測，驗證了量子傳感在電力場景中的實用性。相關成果日前發表于《應用物理快報-光子學》，同時被期刊編輯選為同期特色文章。

在電力系統中，高壓電流測量至關重要，其可靠性和準確性直接關系到高壓電流模式控制、節能和電力保護。然而，隨著高壓或超高壓電網的大規模發展，電網的寬帶振蕩和諧波共振問題日益嚴重，傳統測量方法難以在寬電流和溫度范圍內滿足高精度測量的要求。金剛石NV色心展現出諸多卓越特性，使其在磁場傳感領域得到廣泛應用，特別是磁場測量可被反演至NV色心能級共振頻率測量，使得金剛石傳感器在高精度電流測量方面頗具應用前景。但是目前金剛石量子傳感器還面臨著集成化過程中的性能下降等問題，導致其在實際應用中存在諸多限制。

孫方穩團隊長期開展金剛石量子傳感器件的加工制備研究，攻克了系列關鍵技術。為了解決電流測量難題，此次研究中團隊采用光纖-金剛石傳感器進行高壓電流測量，四個集成化金剛石量子傳感器均勻分布在磁屏蔽環中，其[100]晶向與交流磁場平行以提高信噪比。研究提出了在零偏置磁場下對熒光信號進行倍頻轉換和加權平均的處理方法，該方法能夠重構50赫茲交流電的波形；同時，為了拓寬電流測量動態范圍，采用共振頻率跟蹤方法，保持金剛石傳感器對不同大小電流導致磁場變化的敏感性；針對實際應用中系統溫度變化影響測量精度的問題，通過雙頻量子控制方法可抑制溫度漂移；最后在0至1000安培范圍內進行電流測量，將測量結果與標準電流互感器進行對比，實現了0.05%的測量精度。

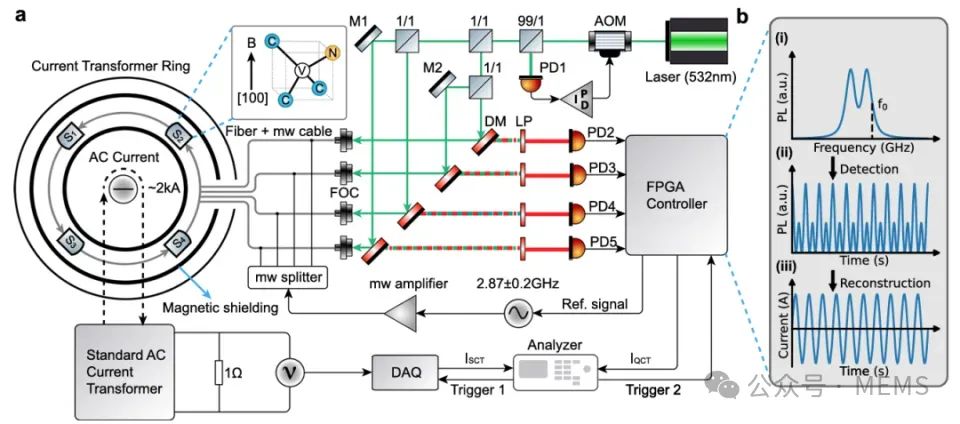

高壓大電流測量實驗裝置及交流測量方法示意圖

此外，該成果最終應用于安徽合肥110kV變電站的電流實時監測，成功實現對三相交流電路中單相電流的實時監測。該研究不僅攻克了金剛石量子傳感器的集成化關鍵技術，而且推動了量子傳感技術在工業領域的應用落地。

金剛石量子電流互感器在合肥110kV變電站內的掛網示范應用。此外，1.6k樣本/秒的采樣率獲取到0.1s內的數據，顯示出50Hz、幅值約300A的正弦波形。
